Régulateur de tension automatique AVR DECS-100-B11 pour générateur Basler

Régulateur de tension automatique AVR DECS-100-B11 pour générateur Basler

Le système de contrôle d'excitation numérique Basler (DECS-100) B11 est un régulateur de tension automatique numérique à microprocesseur. Il est compatible avec la quasi-totalité des générateurs jusqu'à 5 MW. Il peut fournir une tension et un courant continus de 63 Vcc et 7,0 Acc, et est compatible avec les tensions d'entrée SENSE 100/120, 200/240, 400/480 et 600 Vca monophasés ou triphasés.

Le B11 assure spécifiquement le contrôle VAR/PF, l'adaptation de tension et un secondaire CT de 1 A, faisant du Basler Electric DECS-100-B11 un régulateur de tension polyvalent.

Caractéristiques et capacités du Basler DECS-100 :

• Quatre modes de contrôle : régulation automatique de la tension (AVR), régulation manuelle ou du courant de champ (FCR), régulation du facteur de puissance (PF) et régulation de la puissance réactive (var).

• Paramètres de stabilité programmables.

• Démarrage progressif et contrôle de la montée en tension avec une rampe réglable en mode de contrôle AVR.

• Limitation de surexcitation (OEL) et limitation de sous-excitation (UEL) en modes de contrôle AVR, Var et PF.

• Régulation de sous-fréquence (volts/hertz).

• Détection/régulation de la tension (rms) du générateur triphasé ou monophasé en mode AVR.

• Détection de la tension de bus monophasée (rms).

• Détection du courant d'un générateur monophasé à des fins de comptage et de régulation.

• Détection du courant et de la tension de champ.

• Une entrée analogique pour la commande à distance proportionnelle du point de consigne.

• Cinq entrées de détection de contact pour l'interface système.

• Un relais de sortie commun pour l'indication d'alarme et les fonctions de déclenchement.

• Trois fonctions de protection : surtension d'excitation, surtension du générateur et perte de détection.

• Couplage de générateurs avec compensation de chute de tension réactive et compensation différentielle réactive.

• Port de communication arrière RS-232 pour la communication avec un ordinateur personnel utilisant le logiciel BESTCOMS basé sur Windows® pour une configuration et un contrôle rapides et conviviaux.

Description du produit Basler Electric DECS-100-B11

Le DECS-100 régule la tension de sortie d'une génératrice à courant alternatif sans balais en contrôlant le courant alimentant son excitation. L'alimentation du DECS-100 peut provenir d'une génératrice multipolaire à aimants permanents haute fréquence ou de la sortie de la génératrice elle-même, lorsqu'il est utilisé comme système d'excitation shunt conventionnel.

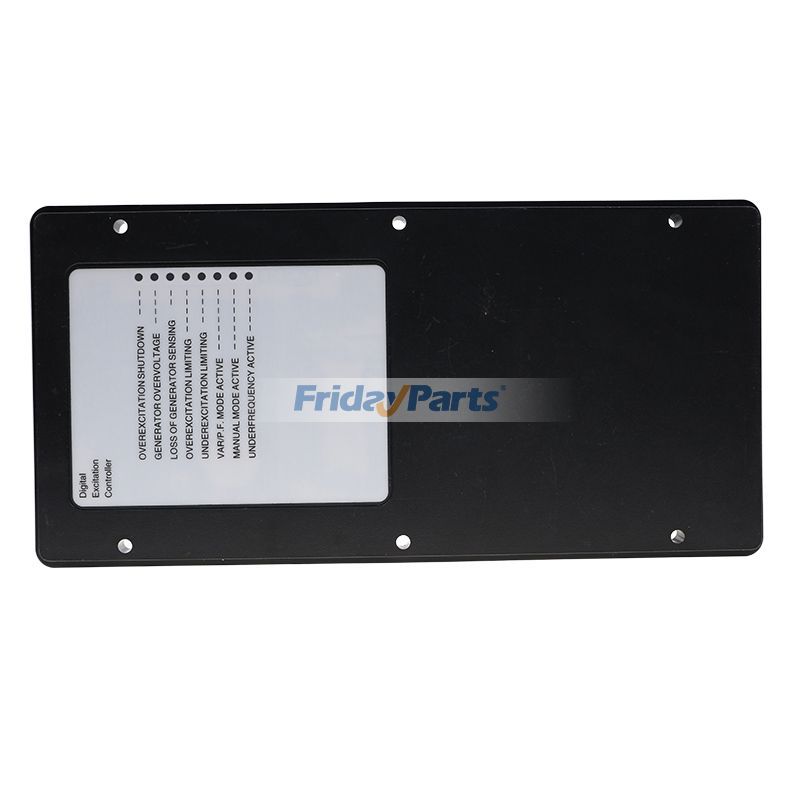

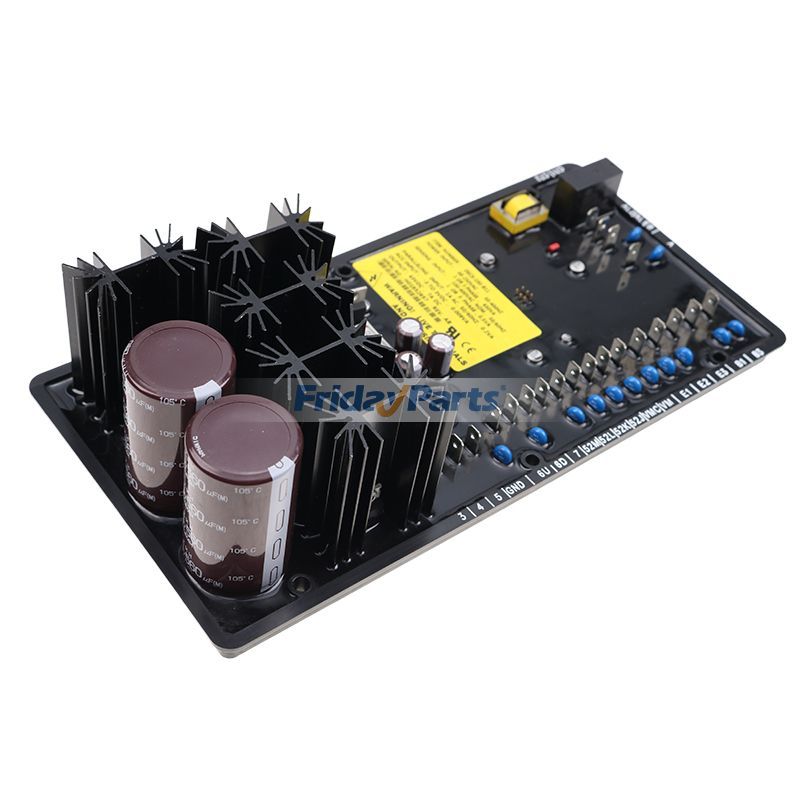

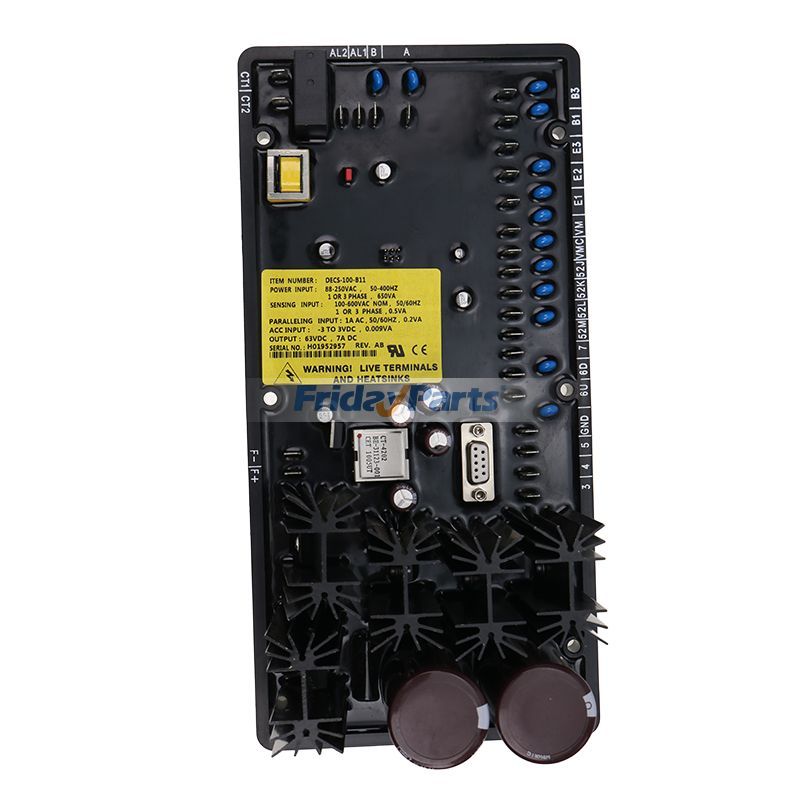

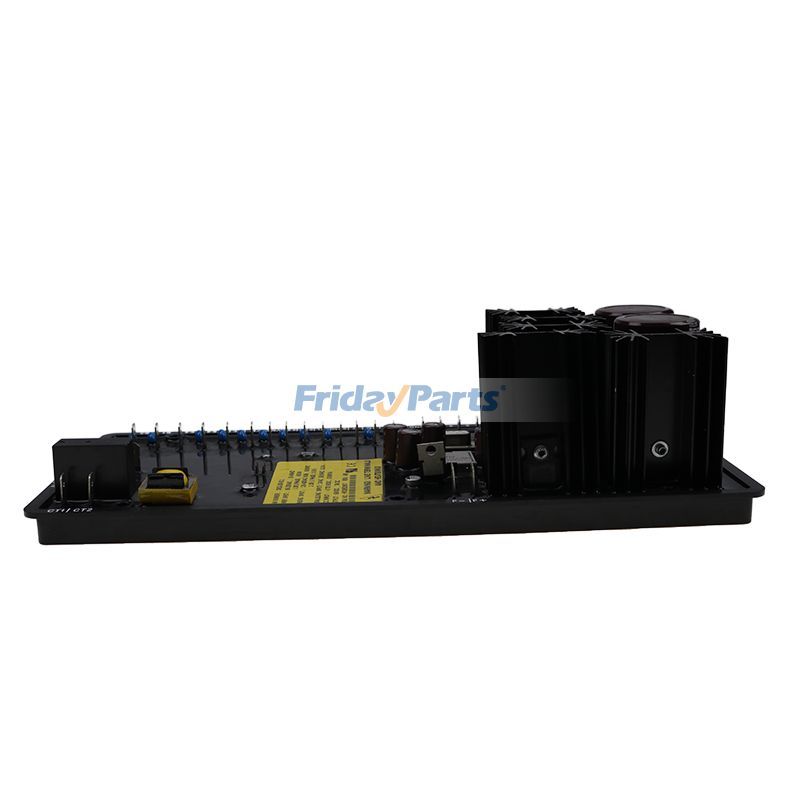

Le DECS-100 est fourni dans un boîtier encapsulé conçu pour un montage derrière panneau. Il est maintenu en place par des vis autotaraudeuses qui se vissent dans son boîtier en plastique. Des voyants (LED) en façade indiquent l'état du DECS-100 et les paramètres système. Les connexions du DECS-100 s'effectuent via des borniers rapides 6,35 mm (1/4 pouce) situés sur le panneau arrière. Un connecteur DB-9 à 9 broches, également situé sur le panneau arrière, assure la communication entre le DECS-100 et un PC compatible IBM.
