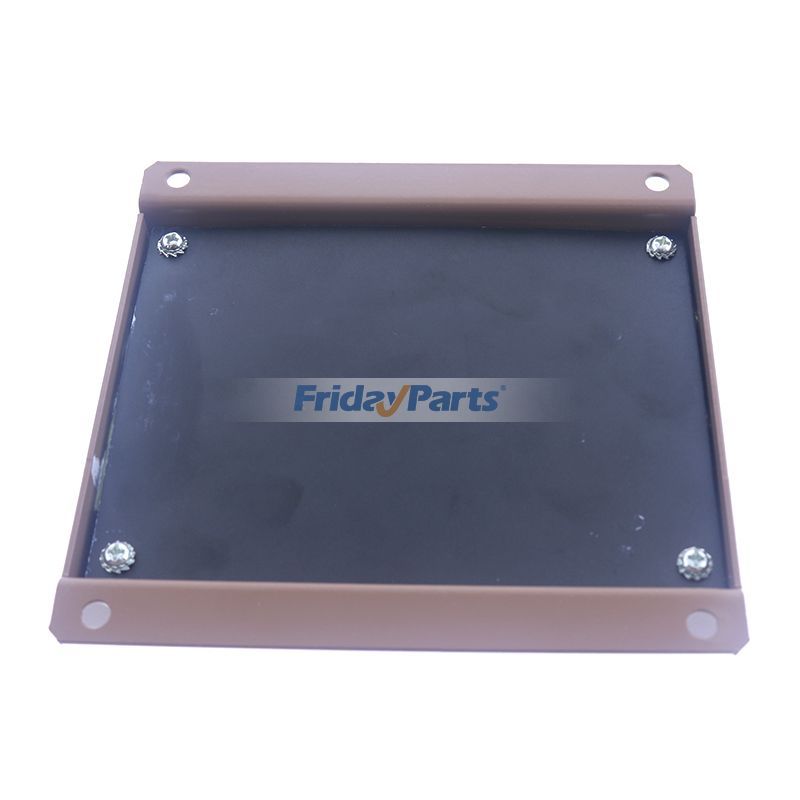

Contrôleur de vitesse de moteur électronique GAC Gouverneur ESD5111 Pièces de générateur

Régulateur de vitesse de moteur électronique GAC Governor ESD5111 Pièces de générateur

Numéro de pièce de rechange :
ESD5111, 8017472

Voir les détails :
Spécification
Fonctionnement isochrone/Stabilité en régime permanent
± 0,25 % ou mieux
Plage de vitesse/Régulateur
1 kHz-7,5 kHz continu
Dérive de vitesse avec la température
± 1 % Maximum
Réglage du ralenti
160 ± 20 Hz ~ 60 % de la vitesse de consigne
Réglage de la chute Min.(KL Jumper)
15 Hz ± 6 Hz par variation de 1,0 A
Réglage de la chute Max.(KL Jumper)
400 Hz ± 75 Hz par variation de 1,0 A
Ajustement de l'affaissement max. (KL Jumper)
875 Hz, ± 75 Hz par variation de 1,0 A
Ajustement de l'affaissement Min. (KL Jumper)
15 Hz, ± 6 Hz par variation de 1,0 A
Plage de réglage de vitesse
± 200 Hz.
Plage de vitesses variables à distance
500 -7,5 Hz ou toute partie de celle-ci
Sensibilité terminale
J : 100 Hz, ± 15 Hz/V à 5,0 kΩ d'impédance
L : 735 Hz, ± 60 Hz/V à 65 kΩ d'impédance
N : 148 Hz, ± 10 Hz/V à 1 MΩ d'impédance
P : Alimentation 10 V CC à 20 mA max.
Plage de réglage du commutateur de vitesse
1000-10000 Hz.
Environnement
Plage de températures ambiantes de fonctionnement
-40 °C à +85 °C
Humidité relative
jusqu'à 95%
Température de stockage
-55°C ~ 90°C
Choc
20-100HZ 500mm/Sec.
Puissance d'entrée
Fournir
Systèmes de batteries CC 12 ou 24 V (protection contre les surtensions transitoires et l'inversion de tension)
Polarité
Masse négative (cas isolé)
Consommation d'énergie
50 mA continu plus courant de l'actionneur
Plage de courant de l'actionneur à 25 °C (charge inductive)
Courant minimal : 2,5 A, courant maximal : 10 A en continu
Signal du capteur de vitesse
0,5-120 V RMS
Contacts du relais de commutation de vitesse (NO et NC)
10 A
